埋地鋼質(zhì)管道犧牲陽極陰極保護(hù)設(shè)計(jì)規(guī)范，被保護(hù)的管道應(yīng)具有良好的覆蓋層，新建管道的覆蓋層電阻不得小于1000Ω.m2，否則不宜采用犧牲陽極。犧牲陽極具有良好的覆蓋層，以及土壤電阻率低的場(chǎng)合，通常強(qiáng)制電流陰極保護(hù)不受此限制。

    鎂陽極用在高土壤電阻率，淡水、鋅陽極用在低土壤電阻率、海水、咸水、率演技不宜用在土壤中，可在海水中使用。 鎂、鋁、鋅在高溫下工作，電化學(xué)性能都會(huì)降低，常溫鋅陽極歲溫度升高，腐蝕傾向加大，電流效率降低，使用限制中鋁含量的耐高溫的鋅陽極，沒有晶間腐蝕，電流效率下降很少，純鋅陽極在升溫條件下，會(huì)發(fā)生極性逆轉(zhuǎn)，鋁陽極。，鎂陽極隨溫度升高，發(fā)生電流加大，自腐蝕加大，電流效率低于50%，陽極溶解不均勻。

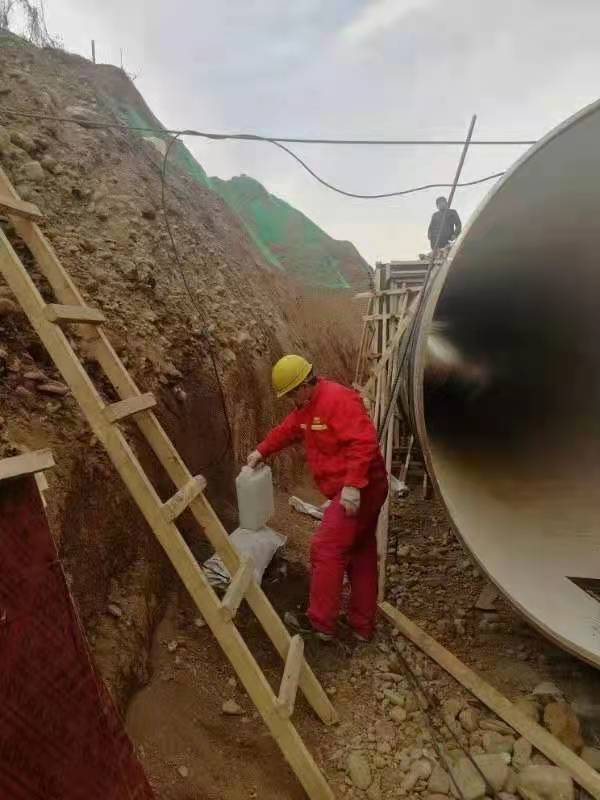

   化學(xué)填包料有多種成分組成，有的配方中可溶性鹽含量較多，這些鹽溶水流失，填包料減小，最初效果好，以后隨鹽分流失，陽極地床接地電阻逐漸增大，石膏粉是改善陽極性能，活化陽極，使溶解均勻的重要成分，要保證有足夠量。陽極單支或成組埋設(shè)均勻，成組埋設(shè)陽極因電場(chǎng)的相互影響，組內(nèi)陽極共同發(fā)出的電流遠(yuǎn)遠(yuǎn)小于單支陽極發(fā)出電流的幾倍，陽極有效利用率太低，成組布置陽極間距增大，影響保護(hù)電位分布的均勻性，單支分散布置，可以提高犧牲陽極利用率，因陽極間距縮小而做到保護(hù)電位分布均勻，實(shí)踐證明比成組布置更為優(yōu)越。

   復(fù)合式陽極由鎂或鋅或鎂和鋁兩部分組成，鋅或鋁在芯部，鎂在外部，或設(shè)計(jì)鎂陽極與鋅陽極或鋁陽極混用，這兩種陽極材料由于驅(qū)動(dòng)電位相差較大，實(shí)現(xiàn)先由鎂陽極對(duì)鋼材迅速進(jìn)行極化，從而降低達(dá)到保護(hù)電位所需的保護(hù)電流密度，可相應(yīng)減少維護(hù)保護(hù)安培。小時(shí)額定量，比較鎂包覆鋅陽極與普通鋅陽極所需陽極數(shù)量減少，平均使用費(fèi)用節(jié)約20%。

   焦作弘坤陰極保護(hù)防腐材料公司生產(chǎn)經(jīng)營(yíng)產(chǎn)品有：鎂合金犧牲陽極、鋁合金犧牲陽極、深井陽極、貴金屬氧化物陽極、鋅接地電池、恒電位儀、測(cè)試樁等陰極保護(hù)配套產(chǎn)品。咨詢電話：15738522220 聯(lián)系人：張晶晶
